SG系列伺服驱动器

产品型号:SG-20A/30A/50A/75A

使用环境:0℃~55℃

湿度:小于90%(无结露)

振动:小于0.5g(4.9m/s²)

工作制:连续运转


产品特点

  • 控制精度高

    SG 系列伺服驱动器可对伺服电机的位置、转速、加速度和输出转矩方便地进行控制

  • 矩频特性好

    SG 系列伺服驱动器的研制成功为传动控制领域带来了无限生机。

  • 具有过载能力强

    SG 系列伺服驱动器核心采用32 位C P U,实现对电机全数字控制,是机械制造业最具竞争力的电气传动产品。

  • 防水等级高

    SG 系列通用伺服驱动器,是根据自动化领域,针对位置、速度、力矩控制要求而开发,是数控机床、纺织、塑机、造纸及 各种自动化流水线等运动控制领域的首选产品。

产品详情

型号

SG-15A

SG-20A

SG-30A

输出功率(kw)

0.2-1.0

0.4-1.5

0.8-2.4


电机额定转矩(N.m)

0.6-4.0

2.4-6.0

4.0-15.0

三相AC220V -15%~+10% 50/60Hz

控制方式

SG系列位置控制、速度控制

控制特性

速度频率响应

≥250 Hz

速度波动率

+-0.03(负载0~100%), +-0.02(电源-15% ~+10%){数值对应于额定速度},

调速比

1:5000

脉冲频率

≤500k Hz

控制输入

1.伺服准备好输出 2.报警清楚 3.CCW驱动禁制 4.CW驱动禁制 5.偏差计数器清零/速度选择1/零速钳位 6.指令脉冲禁止/速度选择2

控制输出

1.伺服准备好输出 2.伺服报警输出 3.定位完成输出/速度到达输出 4.机械制动输出

位置控制

输入方式 1.脉冲+符号 2.CCW脉冲/CW脉冲 3.两相A/B正交脉冲

电子齿轮 1~32767/ 1~32767

反馈脉冲:2500 ppr

监视功能

转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、直线速度、转子绝对位置、指令脉冲频率、运行状态、输入输出端子信号等

加减速功能

参数设置    1~10000ms/1000r/min

保护功能

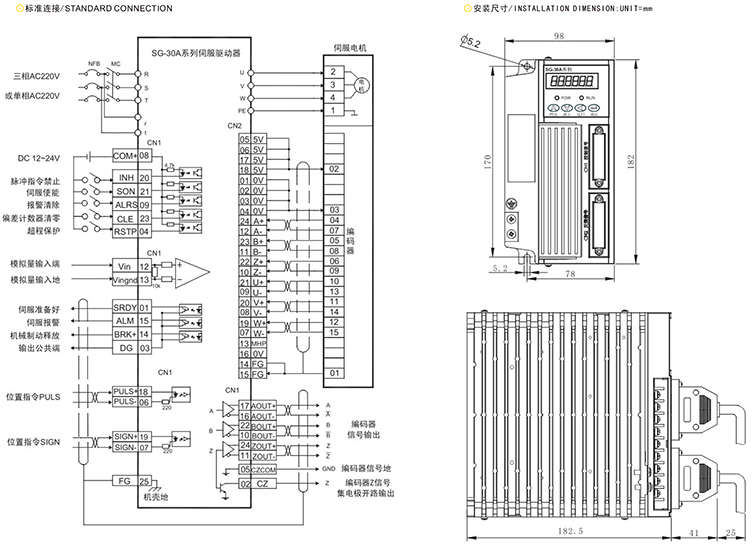

超速、主电源过压欠压、过流、过载、制动异常、编码器异常等、控制电源异常、位置超差等微信截图_20240707104419微信截图_20240707104403


资料下载

下载类型 名称 更新时间 操作
PDF SG系列伺服驱动器 2024-07-21 下载
